kunpocc-behaviortree/docs/USED.md

行为树使用指南

本指南将详细介绍如何使用 kunpocc-behaviortree 库和行为树编辑器。

一、开发环境

• 引擎版本：Cocos Creator 3.8.6

• 编程语言：TypeScript

• 支持引擎版本：Cocos Creator 3.7+

二、安装

1. 安装 kunpocc-behaviortree

   npm install kunpocc-behaviortree


2. 下载扩展插件(bt-editor)

3. 项目脚本中引入库文件

   // 比如在项目代码目录下添加一个文件 header.ts
   // 写上如下代码
   import * as BT from "kunpocc-behaviortree";
   export { BT };


4. 重启creator

5. 启用插件

   • 在 Cocos Creator 中选择 扩展 -> 扩展管理器 -> 已安装扩展
   • 找到 bt-editor 并启用

6. 打开扩展面板

   • 在 Cocos Creator 顶部菜单栏中选择 kunpo -> 行为树编辑器

7. 创建第一颗行为树 (见下方 导出文件使用 部分)

三、自定义节点 (扩展编辑器节点池)

节点装饰器

装饰器系统是连接自定义节点和编辑器的桥梁 只有通过装饰器装饰的节点，才能在编辑器中的节点池中显示

@ClassAction - 行为节点装饰器

用于装饰执行具体逻辑的叶子节点。

@BT.ClassAction("NodeName", { name: "显示名称", group: "节点分组", desc: "节点描述" })
export class MyActionNode extends BT.LeafNode {
    public tick(): BT.Status {
        // 执行逻辑
        return BT.Status.SUCCESS;
    }
}

@ClassCondition - 条件节点装饰器

用于装饰判断条件的节点。

@BT.ClassCondition("ConditionName", { name: "条件名称", group: "条件分组", desc: "节点描述" })
export class MyCondition extends BT.Condition {
    protected isEligible(): boolean {
        // 返回判断结果
        return true;
    }
}

@ClassComposite - 组合节点装饰器

用于装饰控制子节点执行流程的组合节点。

@BT.ClassComposite("CompositeName", { name: "组合名称", group: "组合分组",  desc: "节点描述" })
export class MyComposite extends BT.Composite {
    public tick(dt: number): BT.Status {
        // 控制子节点执行逻辑
        for (const child of this.children) {
            const status = child._execute(dt);
            if (status !== BT.Status.SUCCESS) {
                return status;
            }
        }
        return BT.Status.SUCCESS;
    }
}

@ClassDecorator - 装饰节点装饰器

用于装饰修改单个子节点行为的装饰节点。

@BT.ClassDecorator("DecoratorName", { name: "装饰名称", group: "装饰分组", desc: "节点描述" })
export class MyDecorator extends BT.Decorator {
    public tick(dt: number): BT.Status {
        // 装饰逻辑，修改子节点行为
        return this.children[0]._execute(dt);
    }
}

节点属性装饰器 (扩展节点参数)

为节点添加可在编辑器中配置的参数。

@BT.ClassAction("NodeName", { name: "显示名称", group: "节点分组", desc: "节点描述" })
export class MyNode extends BT.LeafNode {
    // 基础类型参数
    @BT.prop({  type: BT.ParamType.string,  description: "动画名称", defaultValue: "idle" })
    private animationName: string = "idle";

    @BT.prop({  type: BT.ParamType.float, description: "速度",  min: 0, max: 10, step: 0.1, defaultValue: 1.0 })
    private speed: number = 1.0;

    @BT.prop({  type: BT.ParamType.bool,  description: "是否循环" })
    private loop: boolean = false;

    // 对象参数
    @BT.prop({
        type: BT.ParamType.object,
        description: "位置信息",
        properties: {
            x: { type: BT.ParamType.int, min: 0 },
            y: { type: BT.ParamType.int, min: 0 }
        }
    })
    private position: { x: number, y: number };

    // 数组参数
    @BT.prop({
        type: BT.ParamType.array,
        description: "巡逻点列表",
        itemType: BT.ParamType.object,
        itemProperties: {
            x: { type: BT.ParamType.float },
            y: { type: BT.ParamType.float },
            name: { type: BT.ParamType.string }
        }
    })
    private patrolPoints: Array<{ x: number, y: number, name: string }>;
}

参数类型详解

类型	BT.ParamType	描述	支持属性
整数	int	整数类型	min, max, step, defaultValue
浮点数	float	浮点数类型	min, max, step, defaultValue
字符串	string	字符串类型	defaultValue
布尔	bool	布尔类型	defaultValue
对象	object	对象类型	properties
数组	array	数组类型	itemType, itemProperties

四、编辑器介绍

快捷键

• 打开编辑器: Ctrl+Shift+K (Windows) / Cmd+Shift+K (Mac)
• 导出配置: Ctrl+Shift+L (Windows) / Cmd+Shift+L (Mac)

菜单访问

在 Cocos Creator 顶部菜单栏中选择 kunpo -> 行为树编辑器

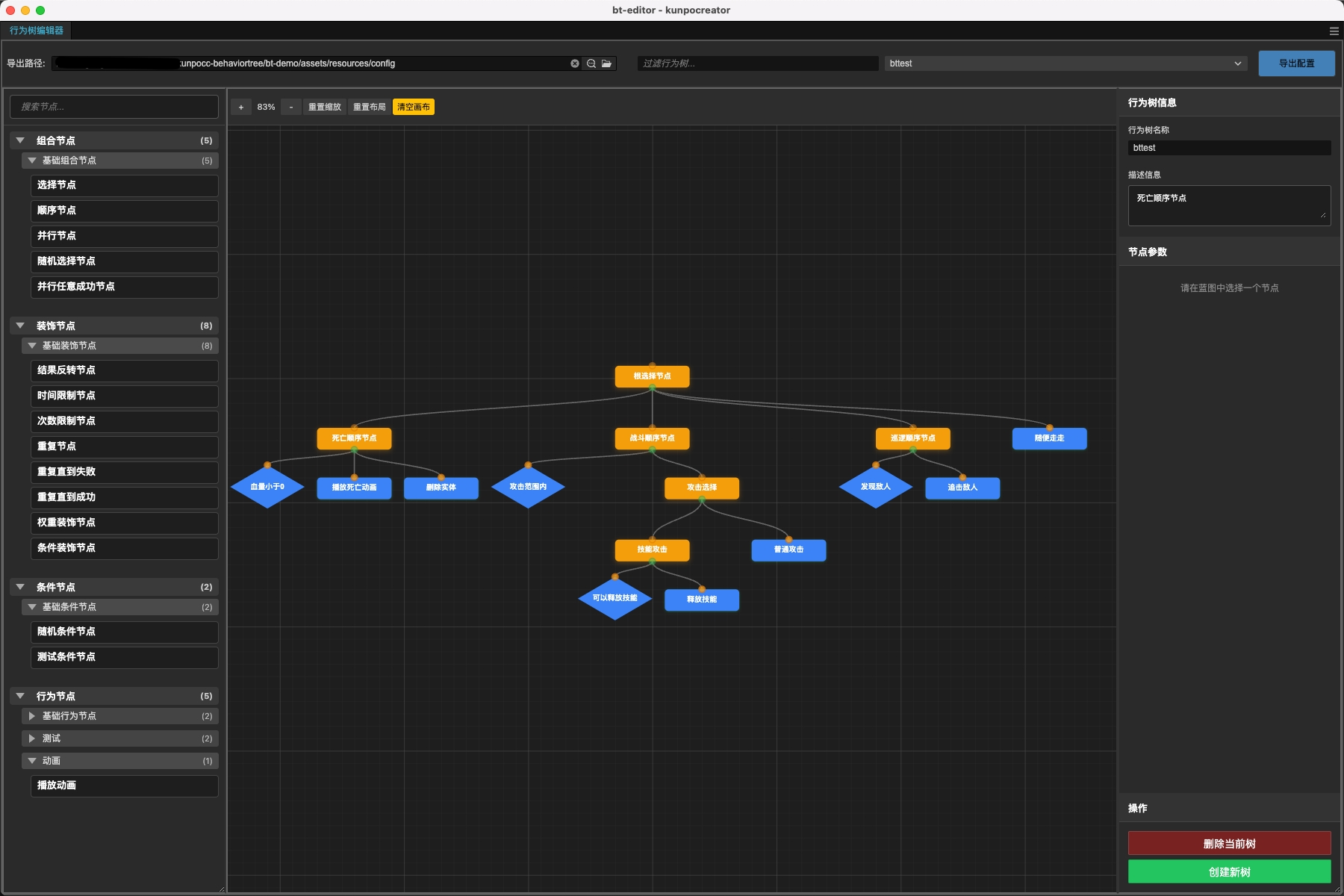

编辑器功能介绍

行为树编辑器提供了一个直观的可视化界面，让你可以轻松创建和管理复杂的行为树结构。

核心功能

可视化节点编辑

• 拖拽创建：从左侧节点库拖拽节点到画布中
• 分组管理：节点按功能分组显示，便于查找
• 实时预览：节点显示类型图标和描述信息

属性参数配置

• 智能表单：根据@prop装饰器自动生成配置界面
• 类型校验：支持数字、字符串、布尔值、对象、数组等类型
• 默认值：自动填充装饰器中定义的默认值
• 约束验证：支持最小值、最大值、步长等约束条件

连接线管理

• 可视连接：通过拖拽连接点创建父子关系
• 自动布局：连接线自动避让，保持界面整洁
• 连接验证：防止创建非法的节点连接关系

画布操作

• 缩放平移：鼠标滚轮缩放，拖拽平移画布
• 多选操作：支持框选多个节点进行批量操作

节点管理

• 别名设置：为节点设置有意义的别名，便于理解
• 复制粘贴：快速复制节点及其子树结构
• 删除操作：删除节点时自动清理相关连接

编辑器界面布局

┌─────────────────────────────────────────────────────────────────────────────┐
│                            顶部工具栏                                         │
│   [设置导出路径] [过滤行为树] [选择行为树▼] [导出配置]                             │
├─────────────┬─────────────────────────────────────────────┬─────────────────┤
│             │                                             │                 │
│   节点库    │                                              │    右侧面板      │
│  (左侧)     │                                              │                 │
│             │  ┌───────────────────────────────────────┐  │ ┌──────────────┐│
│ • 行为节点  │  │        画布工具栏                        │  │ │  行为树名称  │ │
│ • 条件节点  │  │ [缩放] [重置] [清空] [复制] [粘贴]         │  │ │  行为树描述  │ │
│ • 组合节点  │  └─────────────────────────────────────────┘  │ └──────────────┘ │
│ • 装饰节点  │                                            │                  │
│ • 内置节点  │  ┌─────────────────────────────────────────┐  │ ┌──────────────┐ │
│            │  │                                         │  │ │              │ │
│            │  │           画布操作区                     │  │ │  节点参数区   │ │
│            │  │                                        │  │ │              │ │
│            │  │  ┌─────┐                               │  │ │ • 节点名称    │ │
│            │  │  │根节点│                               │  │ │ • 参数配置    │ │
│            │  │  └──┬──┘                               │  │ │ • 描述信息    │ │
│            │  │     │                                  │  │ │ • 别名设置    │ │
│            │  │  ┌──▼──┐ ┌──────┐                      │  │ │              │ │
│            │  │  │子节点│ │子节点│                       │  │ └──────────────┘ │
│            │  │  └─────┘ └──────┘                      │  │                  │
│            │  │                                        │  │ ┌──────────────┐ │
│            │  │                                        │  │ │ [删除行为树]   │ │
│            │  └────────────────────────────────────────┘  │ │ [创建新树]    │ │
│            │                                              │ └──────────────┘ │
└────────────┴──────────────────────────────────────────────┴──────────────────┘

导出文件使用

在项目中使用导出配置

1. 配置文件格式

{
    "boss1": [
        {
            "id": "1758206972710_bhxebhy7o",
            "className": "Sequence",
            "parameters": {},
            "children": [
                "1758090634327_mf36nwkdt"
            ]
        },
        {
            "id": "1758090634327_mf36nwkdt",
            "className": "Selector",
            "parameters": {},
            "children": [
                "1758206988178_55b7kk5va"
            ]
        },
        {
            "id": "1758206988178_55b7kk5va",
            "className": "BTAnimation",
            "parameters": {
                "_name": "",
                "_loop": false
            },
            "children": []
        }
    ]
}

2. 配置文件放入项目资源目录

将从编辑器导出的JSON文件放入项目资源目录 自行加载配置数据

assets/
├── resources/
│   └── config/
│       ├── bt_config.json      // 所有行为树的信息都在这个里边

3. 创建行为树实例

• BT.createBehaviorTree(config["boss1"], entity);

• 函数详解

// 工厂函数签名
function createBehaviorTree<T>(config: INodeConfig[], entity: T): BehaviorTree<T>

// 内部工作流程：
// 1. 验证配置格式
// 2. 创建节点映射表 (id -> config)
// 3. 递归创建节点树
//    - 通过className查找构造函数
//    - 根据节点类型选择创建方式
//    - 设置节点参数
//    - 建立父子关系
// 4. 返回行为树实例

五、更新声明

0.0.1 (2025-09-23)

• 首版本

六、联系作者

• 邮箱: gong.xinhai@163.com
• 微信: G0900901
• 扫码加微信:

七、版权声明

此插件源代码可商业使用

商业授权范围仅限于在您自行开发的游戏作品中使用

不得进行任何形式的转售、租赁、传播等

八、购买须知

本产品为付费虚拟商品，一经购买成功概不退款，请在购买前谨慎确认购买内容。
